System wentylacji jednorurowej dla budownictwa wielorodzinnego

System wentylacji mieszkaniowej HICS otrzymał godło Lider Instalacji w konkursie organizowanym przez Rynek Instalacyjny.

Uroczyste wręczenie nagród odbyło się 23 kwietnia 2018 r. podczas IV Konferencji Rynku Urządzeń Grzewczych, Sanitarnych, Instalacji, Wentylacji i Klimatyzacji.





Połączenie doświadczenia z nowoczesnością, wentylatorów sprawdzonych i trwałych z nowoczesnymi układami sterowania – daje w rezultacie układ, który jednocześnie:

  • jest oszczędny energetycznie i daje komfort użytkownikom mieszkań,
  • certyfikat Narodowej Agencji Poszanowania Energii na system HICS, potwierdzający klasę energetyczną A2,
  • szeroka gama dostępnych kratek – stałoprzepływowe, hygrosterowalne, sterowane manualnie,
  • jest bogaty w możliwości sterowania i prosty w obsłudze,
  • alarm urządzenia, nastawa nocna, komunikacja BMS (MODBUS), możliwość zmiany ciśnienia zadanego,
  • automatyczne dostrojenie nastaw regulatora do parametrów instalacji wentylacyjnej,
  • posiada nowoczesny design i jest cichy.



  1. Tłumik AKU-COMP
  2. Wentylator typu TD/TD SILENT

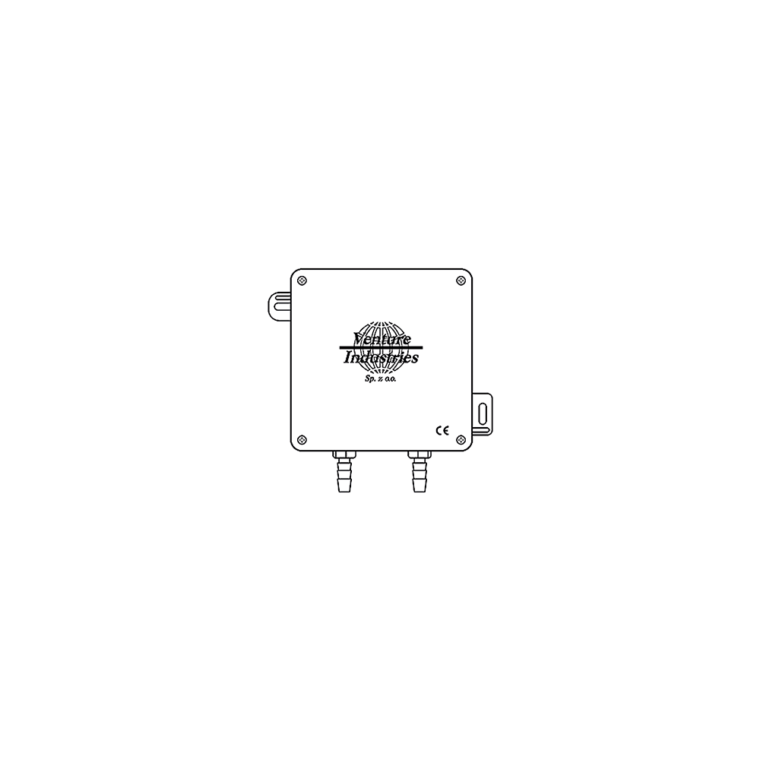

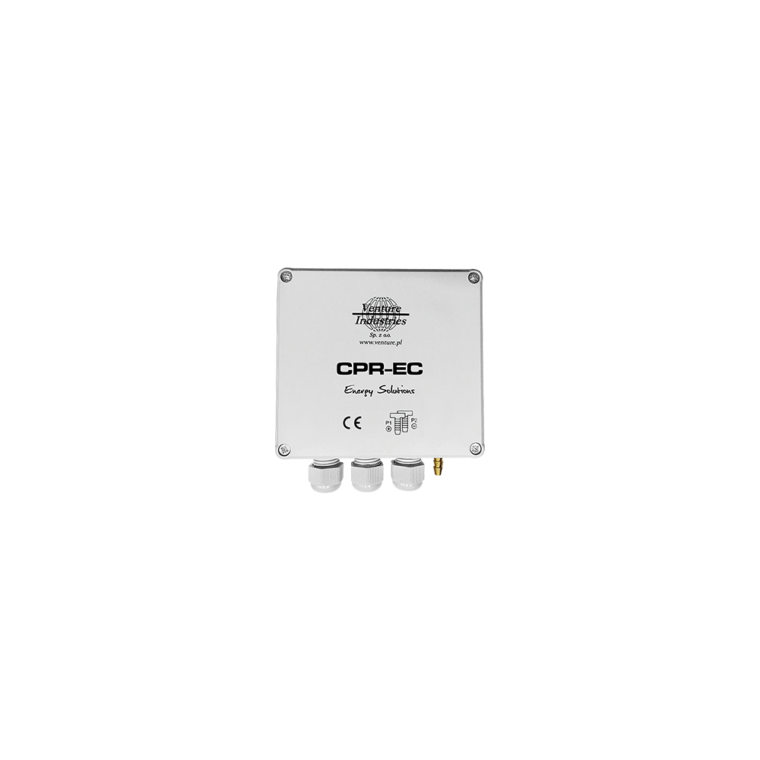

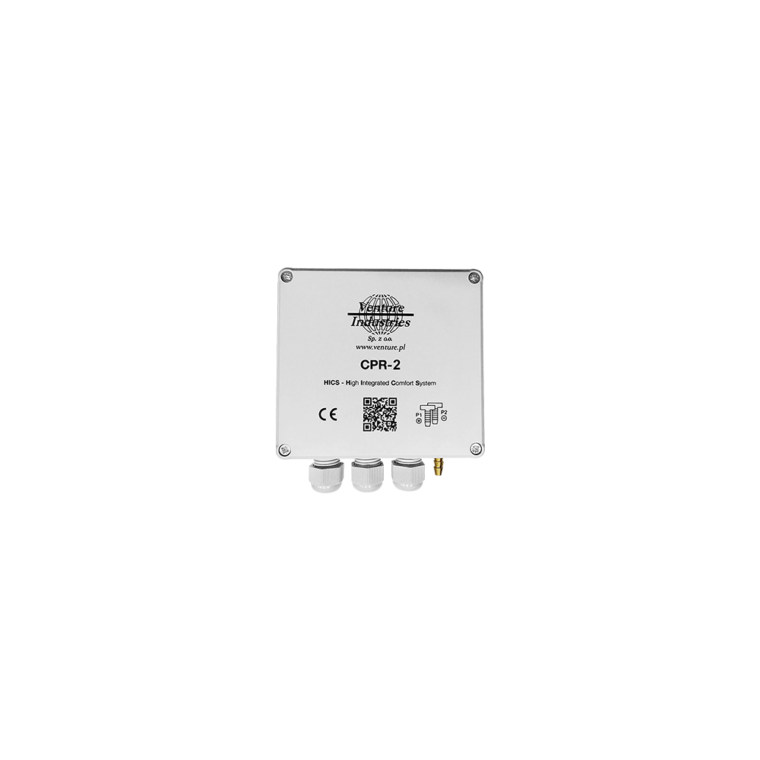

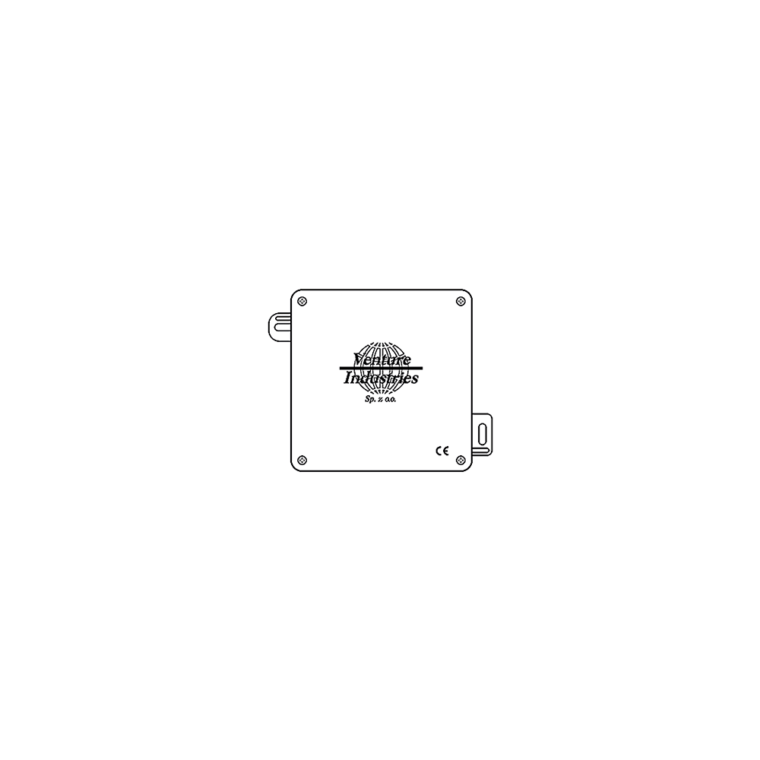

  3. Regulator
  4. Kanał wentylacyjny
  5. Kratka wywiewna

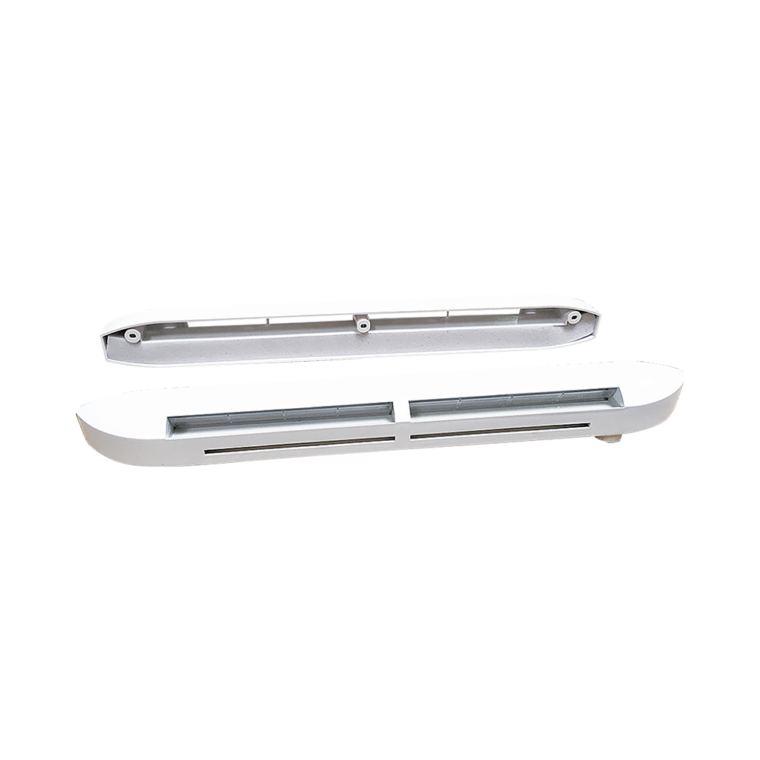

  6. Nawiewnik okienny

OPIS SYSTEMU

Zasada rozmieszczenia nawiewników i wywiewników systemu VENTURE HICS

Zgodnie ze sztuką inżynierską świeże powietrze powinno być nawiewane do pomieszczeń „czystych” (pokoje dzienne sypialnie, salony) i usuwane z pomieszczeń o potencjalnie większym zanieczyszczeniu (kuchnie, łazienki, WC, magazyny, pralnie, suszarnie).

Planując rozmieszczenie poszczególnych punktów nawiewnych i wywiewnych należy pamiętać o zapewnieniu wymiany powietrza w całym pomieszczeniu / mieszkaniu.

Nawiew świeżego powietrza do tzw. pomieszczeń czystych (np. nawiewniki okienne Venture)

Wywiew zanieczyszczonego powietrza z tzw. pomieszczeń brudnych poprzez wilgotnościowe wywiewniki Venture.

Elementy systemu

Zasady doboru elementów systemu VENTURE HICS

Dobór Wywiewników

W zależności od wymagań należy zastosować wywiewniki stało przepływowe, z regulacją ręczną lub hygrosterowalne. Wywiewniki powinny być dobrane ze względu na zasadę działania, wydajność nominalną, parametry akustyczne oraz design.

Dobór nawiewników

Należy w taki sposób dobrać ilość/rodzaj urządzeń aby był zapewniony dopływ odpowiedniej ilości powietrza. Należy pamiętać o wielkości strumienia oraz o izolacyjności akustycznej.



Dobór wentylatora

Zgodnie z zasadą działania systemu HICS, wentylator pracuje w sposób ciągły, bez względu na porę roku i dnia. System HICS obsługiwany może być przez urządzenia z grupy wentylatorów kanałowych TD oraz wentylatorów dachowych RF.

Dobór elementów systemu
